برای تعریف یک پروژه ی موفق دوربین مداربسته علاوه بر انتخاب دوربین مداربسته ای باکیفیت باید به سایر تجهیزات نیز توجه ویژه ای داشت زیرا اگرچه ممکن است دوربین مداربسته ی انتخابی شما کیفیت لازم را داشته باشد و بتواند انتقال تصاویر را با بالاترین کیفیت ممکن ارائه دهد اما اگر دستگاه ذخیره سازی انتخابی شما ضعیف تر از انتظار باشد دیگر تاثیر مثبتی بر تصاویر دریافتی از دوربین مداربسته وجود نخواهد داشت. این موضوع در پروژه های بزرگ بیشتر اهمیت پیدا میکند. برای پروژه ی بزرگی که دارای حدودا 32 دوربین مداربسته ی آنالوگ است باید کیفیتی را برگزید که توان نمایش این تعداد کانال را به خوبی داشته باشد و بتواند درمدت زمان طولانی به درستی تصاویر را دریافت و ارسال نماید. در ادامه این بررسی تخصصی دستگاه ذخیره سازی تصاویر مدل DS-7232HVI-SH میپردازیم.
طراحی ظاهری

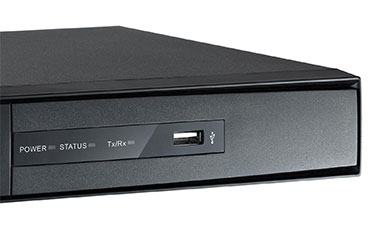

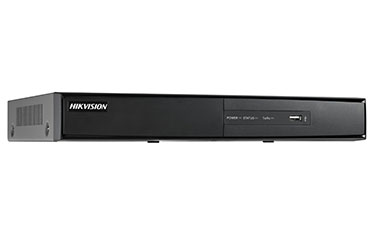

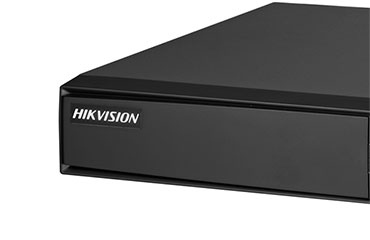

شاید با تصور اینکه بایک دستگاه 32کانال ضبط تصاویر سروکار دارید و باشنیدن نام مدل DS-7232HVI-SH ، انتظار دیدن یک دستگاه با ظاهری شلوغ را داشته باشید، اما این تصور کاملا اشتباه است. در پنل جلوی دستگاه دی وی آر مدل DS-7232HVI-SH شما یک درگاه یواس بی و 3 چراغ نمایش وضعیت را مشاهده میکنید که مهمترین آنها نمایش وضعیت ذخیره سازی دستگاه و وصل بودن جریان برق است. این وضعیت بدلیل کوچک بودن پنل پشت کاملا متفاوت است. علی رغم فشردگی اما تقریبا تمام پورت ها و درگاه های لازم ارتباطی در این دستگاه فشرده سازی تصویر به کار گرفته شده است. اگر پشت دستگاه dvr مدل DS-7232HVI-SH را به دو قسمت تقسیم کنیم. در قسمت سمت چپ تا نیمه های قسمت راست درگاه های ورودی از دوربین مداربسته را خواهیم دید، دقیقا 32کانال ورودی که در دو ردیف چیده شده اند. اما در نیمه ی سمت راست انواع ورودی و خروجی های لازم وجود دارند. ورودی جریان برق، خروجی ویدئو، درگاه یواس بی، درگاه شبکه، 4کانال ورودی صدا به همراه یک کانال خورجی، درگاه VGA، پورت ورودی و خروجی آلارم و هشدار، درگاه کنترل دوربین مداربسته PTZ و کلید پاور که وظیفه روشن کردن دستگاه را برعهده دارد. دی وی آر(DVR) مدل DS-7232HVI-SH دارای ابعاد 445x290x45 میلیمتر و وزن بیش از 4کیلوگرم است.
درگاه ورودی | درگاه خروجی
وجود 32 درگاه ورودی ویدئو جهت اتصال 32 دوربین مداربسته آنالوگ که از نوع BNC تعریف شده اند ماهیت اصلی دستگاه ذخیره سازی تصویر مدل DS-7232HVI-SH را نمایش میدهد. در دی وی آر مدل DS-7232HVI-SH میتوانید با 4 درگاه ورودی صدا که میتوانند از4دوربین مداربسته صدا را به طورهمزمان دریافت کنند استفاده کنید. باید توجه داشت که در DVR مدل DS-7232HVI-SH کاربر باید از میان 32دوربین مداربسته موجود تنها 4 دوربین مداربسته را برای ذخیره صدا انتخاب کند. در این حالت شما باید انتخاب کنید که کدام دوربین مداربسته اولویت ضبط صدا را دارد. در دستگاه ذخیره سازی مدل DS-7232HVI-SH تصاوبر با فرمت H.264 فشرده میشوند ونتیجه کار میتواند به یکی از سه صورت موجود برای بیننده به نمایش دربیاید. افرادی که تمایل به دیدن تصاویر با بالاترین کیفیت ممکن دارند از درگاه HDMI استفاده میکنند. درگاه های خروجی HDMI، VGA برای انتقال صدا و تصویر در کنار یکدیگر قراردارند که وظیفه دریافت تصاویر با کیفیت بالا را دارند و همچنین یک درگاه خروجی CVBS که براحتی و با هر طول کابلی قابل تهیه است و میتواند تقریبا به اغلب مانیتورها متصل شود. البته کیفیت تصویر به مراتب پایینتر از دوحالت قبل است.
ازجمله دیگر درگاه های موجود در دستگاه ذخیره سازی مدل DS-7232HVI-SH میتوان به درگاه شبکه در کنار دو درگاه USB اشاره نمود، درگاه شبکه با قدرت انتقال 32کیلوبیت تا 3072کیلوبیت برثانیه توان انتقال تصاویر را دارد و میتواند با استفاده از نرم افزارهای موجود بر روی موبایل، لپتاپ، تبلت ، کامپیوتر خانگی تصاویر را انتقال دهد تا درهرکجا دنیا که هستید آسوده خاطر باشید. ودرنهایت در انتهای این درگاه ها پورت اتصال برق و درواقع تامین کننده انرژی قرار دارد. ضمنا برای جلوگیری از برق گرفتگی و حفط نکات ایمنی می توان از قابلیت اتصال به زمین استفاده کرد.
کیفیت ذخیره سازی
بطورکلی دستگاه ذخیره سازی مدل DS-7232HVI-SH در 5فرمت خاص توان ذخیره تصاویر را دارد که کیفیت های WD1 ، D1 یا 4CIF ، 2CIF، CIF و QCIF را شامل میشود اما کیفیت ذخیره سازی در دستگاه دی وی آر مدل DS-7232HVI-SH باتوجه به انتخاب شما میتواند متفاوت باشد. تعداد فریم های ذخیره تصویر برای فرمتهای WD1 و D1 معادل 15 فریم در ثانیه ودر فرمت های 2CIF و CIF و QCIF از 25 تا 30 فریم برثانیه متغییر است. ضمنا دستگاه دی وی آر مدل DS-7232HVI-SH جهت افزایش امنیت تصاویر و با کیفیت های HCIF و QCIF میتواند بهطورهمزمان تصاویر را به دستگاه دیگری نیز ارسال نماید تا در صورت از دست دادن یکی از منابع ذخیره سازی شما همه اطلاعات را از دست ندهید. امکان دریافت و ذخیره سازی همزمان تصویر 32کانال به همراه ذخیره 4کانال صدا خلاصه آنچیزیست که در این بخش میخوانید. از امکانات ویژه برای دی وی آر مدل DS-7232HVI-SH پوشش ذخیره سازی همزمان در دستگاهی دیگر است تا اگر به هر دلیلی اطلاعات از روی دستگاه اول پاک و یا حذف شد بر روی دستگاه دوم وجود داشته باشد هرچند این اتفاق به ندرت برای سیستم های امنیتی می افتد اما در مواردی که حساسیت بالایی در حفظ تصاویر وجود دارد امری بسیار مهم است. البته لازم به توضیح است که دستگاه ذخیره سازی دوم کیفیت پایین تری را در هنگام ذخیره سازی خوهد داشت. در دی وی آر مدل DS-7232HVI-SH تصاویر باکیفیتهای WD1و D1 و کیفیتهای پایینتر ذخیره میشوند. در بازبینی تصاویر در مدل DS-7232HVI-SH میتوانید به صورت همزمان 16 کانال را بطور همزمان و باحداکثر وضوح WD1 مشاهده نمایید. دراین دستگاه ذخیره سازی آنالوگ حالت های مختلف بازبینی ظراحی شده است تادرثورت نیاز به هر نوع بازبینی و یا مشاهده کانالی خاص مشکلی نداشته باشید. برای دسترسی کافیست از منوی موجود نوع نمایش PLAYBACK را انتخاب کنید. این انتخاب یکی از حالت های 1کانال، 2کانال، 4کانال، 8کانال و 16کانال است.
هارد دیسک
دستگاه ذخیره سازی آنالوگ یاهمان دی وی آر مدل DS-7232HVI-SH دارای دو درگاه ساتا میباشد که امکان و قابلیت اتصال دو هارد را دارد که هرکدام از این درگاه ها توان پشتیبانی از یک هارد 4ترابایتی را دارند. این حجم برای نگه داری تصاویر دوربین مداربسته درحالت WD1 به مدت حداقل 20 روز کفایت میکند. با کاهش کیفیت ذخیره سازی این امکان وجود دارد که مدت زمان ذخیره سازی را افزایش دهیم. نکته حایزاهمیت در این موارد این است که اغلب افرادی که وظیفه نصب تجهیزات دوربین مداربسته را برعهده دارند ذخیره سازی کانالهایی که دوربین مداربسته ای هم ندارند را فعال میکنند و این موضوع باعث کاهش چشمگیر زمان ذخیره سازی تصاویر خواهد شد.
مدیریت شبکه
دستگاه دی وی آر آنالوگ مدل DS-7232HVI-SH باید بتواند بااستفاده از نرم افزاراختصاصی و تحت شبکه، تصاویر را برروی موبایل ویا هر پلتفرم دیگری به نمایش در آورد. در دوربین مداربسته های آنالوگ معمولا مشکلی درانتقال وجود نخواهد داشت. دی وی آر (DVR) مدل DS-7232HVI-SH از پروتکل های رایج برروی شبکه پشتیبانی میکند. در دستگاه ذخیره سازی مدل DS-7232HVI-SH تصاویر با سرعت 32کیلوبیت برثانیه تا 3072کیلوبیت برثانیه منتقل میشوند. و البته صدانیز با سرعت64کیلوبیت برثانیه قابل انتقال است.
تنظیمات ویدئو
یکی از نکاتی که میتواند برای بسیاری از کاربران حائز اهمیت باشد این است که شخص حتی در صورت عدم حضور در محیط از حذف ویدئوی ذخیره شده آگاه میشود. ضمنا اگر دوربین مداربسته ای به هر دلیلی قطع شوند شما آگاه خواهید شد؟ باید بدانید که بله، آگاه خواهید شد! اما! اغلب افراد درهنگام نصب این گزینه را غیرفعال میکنند! اگر شما دارای محیطی پررفت و آمد هستید ویا خودتان مدت کمی درمحیط قرار دارید بهتر است این گزینه فعال شود، زیرا خواهید دید که هنگام عدم حضور شما چه اتفاقی خواهد افتاد.
مصرف انرژی
برای تامین انرژی این دی وی آر میتوانید از منبع تغذیه 12ولت DC استفاده کنید و با فراهم آوردن 25وات انرژی آن را روشن و آماده به کار کنید. ضمنا این دستگاه میتواند در دمای کمتر از 10 درجه سانتیگراد تا 55درجه بطور عادی به فعالیت خود ادامه دهد. درمورد مناطق شرجی باید گفت اگرچه رطوبت محیط مبتواند تا 90 درصد افزایش یابد اما وجود اب و یا مایعات مشابه درکنار دستگاه بسیار خطرناک است.
جمع بندی
دستگاه ذخیره سازی مدل DS-7232HVI-SH به عنوان یک دستگاه آنالوگ و با قدرت ذخیره 32 کانال و نمایش16کانال همزمان و باتوجه به قیمت فروش یکی از ایده آل ترین مدلها درمیان دستگاه های 16کانال بشمار میرود. استفاده از این مدل در پروژه ای که 32دوربین مداربسته با هرتنوعی دارد یکی از ایده آل ترین ها را برگزیدید. میتوانید در مدارس و مکان های آموزشی ، تجاری و نظامی و امنیتی از آن استفاده کنید.
